Toroïdaux

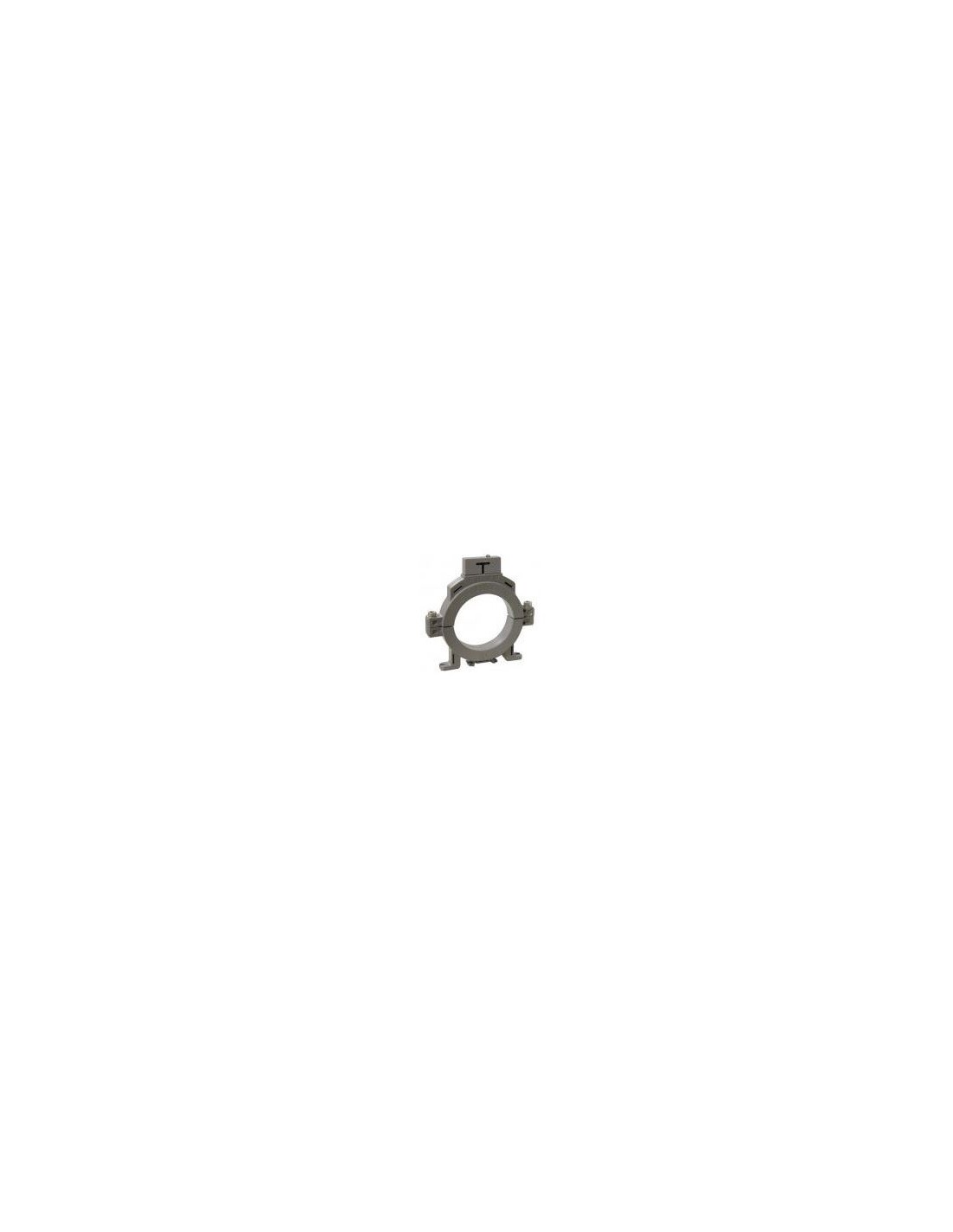

Transformateurs de courant toroïdal

Relation; 50/0,1

Nombre de tours: 500 Couvercle de terminal inclus

Conseils d'assemblage:

- mettre les câbles au centre de toroïdal

- il ne doit pas être placé près d'une zone incurvée des câbles qui le traversa

- Utilisez un toroïde d'au moins deux fois le diamètre du câble ou de la tresse des câbles

- dans des cas très critiques, il est nécessaire d'installer une manche ferromagnétique autour des câbles de la partie interne du toroïdal.

- le toroïdal doit être croisé dans le même sens par tous les câbles (inclus dans le neutre si présent)

- le câble neutre ne doit pas être connecté à la terre après le toroïque

- au cas où la ligne protégée a une protection métallique, elle doit être mise à la terre après toroïde.

La connexion toroïdale au relais de fuite doit être connectée à un câble blindé dans les cas suivants:

- seuil différentiel

- Distance de Toroidal> 10 m

- câble de signal installé moins de 30 cm du cordon d'alimentation

Il est conseillé et dans des situations critiques obligatoires:

- Faites une tresse avec des câbles de connexion toroïdaux-relais

- La section du câble ne doit pas être inférieure à 1 mm et sa longueur ne peut pas dépasser 20 m

- Les câbles ne peuvent pas être installés à proximité de composants électroniques ni de cordons d'alimentation pouvant générer des champs magnétiques ou des perturbations dans le signal de mesure.
